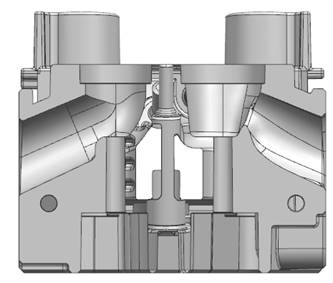

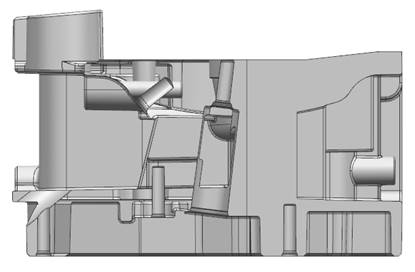

產品材料：ADC12
產品尺寸長*寬*高：122.32*164*103.88
產品所屬行業：汽車
產品用途：過濾器

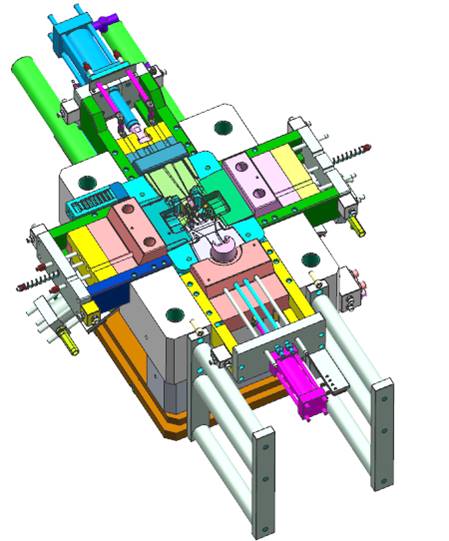

該模具一共由8個行位成型。

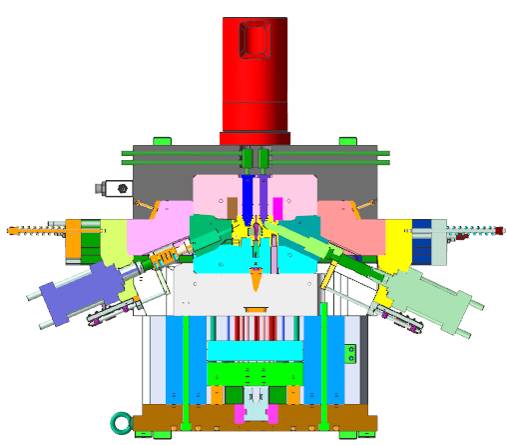

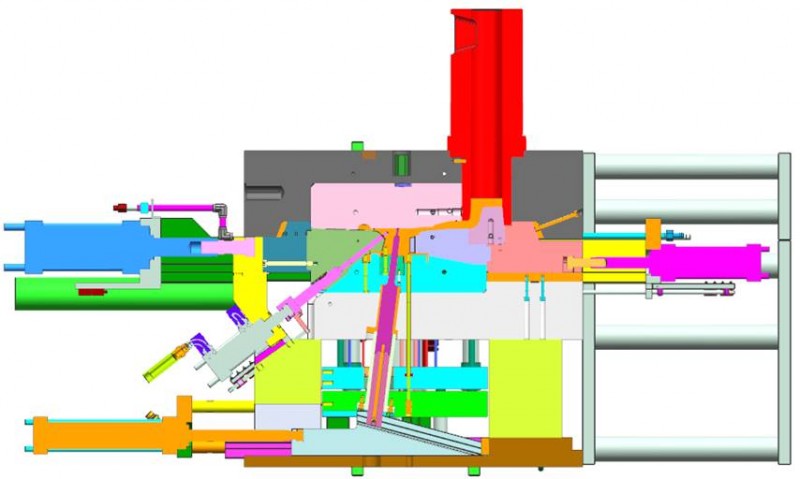

動模部分的行位內有較斜度孔位成型，這樣的大角度使得如何設計固定行位使行位鑲針不退位，使行位穩定運行尤為重要，如圖所示，此項目我們采用液壓+機械行位，依靠機械力固定行位結構，經測試驗證，
種固定方式模具運行穩定，達到了預期的設計效果
所有孔位成型可減少鑄件內部砂孔。
模穴數量：1*1
行位數量：8
模具結構：2板模
機臺噸位：800T-950T
模具尺寸：812*650*759
模具交期： 52天
